1：100的建筑标注样式设置

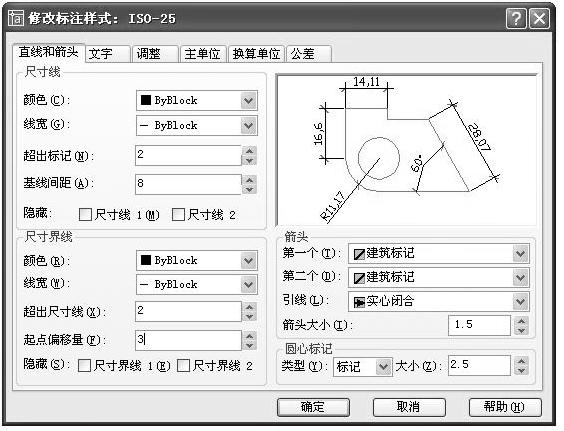

尺寸界线和尺寸线的设置参考如下：

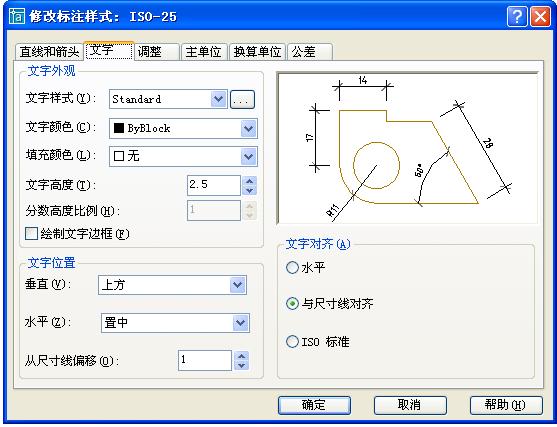

尺寸文字的设置参考如下：

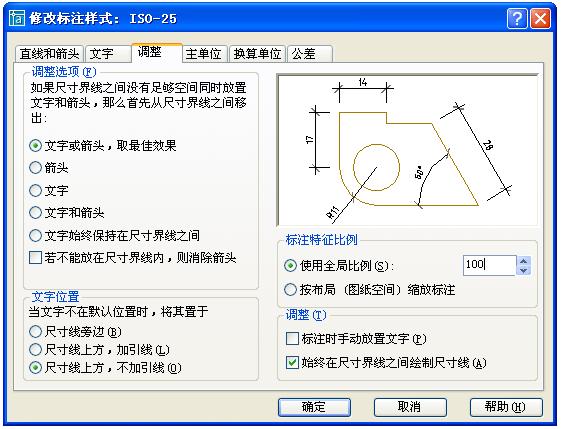

样式设置选项参考如下：注意全局比例应调整为“100”

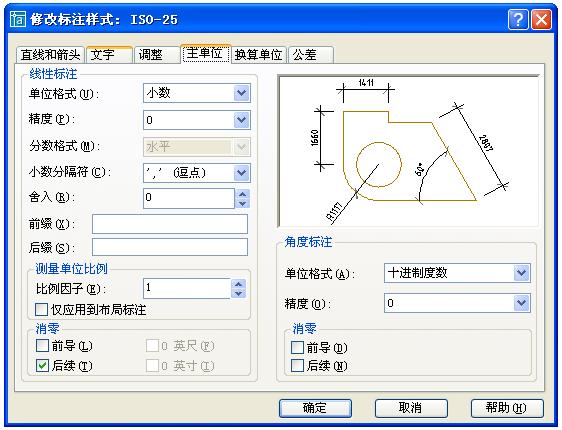

单位设置参考如下
线型比例因子调整：
如果绘制点划线不显示时，应调整线型比例因子
格式→线型：点击“显示细节”按钮，将线型的全局比例因子设为“50”

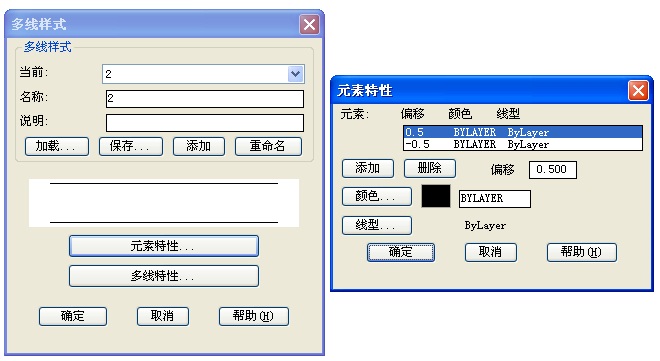

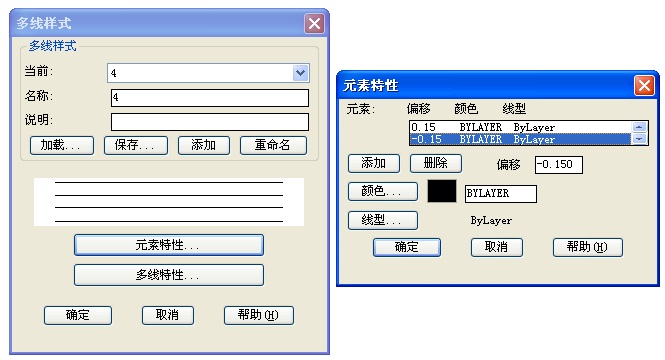

多线设置：
1、 绘制平面图：
调用点划线绘制轴线→调用粗实线用多线绘制墙体→分解墙线→修剪、开门窗→标注相应的文字和尺寸、轴号。
线型要求：
墙体-粗实线、门扇-中实线、其它的包括：门开关线、窗、台阶阳台栏板楼梯扶手、楼梯踏步、填充图案、尺寸标注、文字都采用细实线
字号大小：尺寸文本2.5号，门窗编号3.5号，房间名称5号，图名7号
各种符号的绘制要求：
标高符号：等腰直角三角形，腰长取4，细实线
轴线符号：直径为8的细实线圆
索引符号：直径为10的细实线圆
大样符号：直径为14的粗实线圆
指北针符号：直径为24的细实线圆，箭头用PL或H绘制，最大宽度为3
在1：100中，以上尺寸统一放大100倍。
2、绘制立面图
线型要求：地坪线/最粗线（用PL或H绘制）、外轮廓/粗实线、阳台台阶门窗洞口/中实线、门窗分格线/细实线、文字/细实线
1．先绘出室外地面标高线，然后根据各标高值偏移此线，定出立面图上室外地坪、台阶面、窗台、窗楣、屋面等处的标高，然后绘制标高符号及标注标高值；
2．根据“长对正”原则由平面图确定正立面图上外墙及门窗的位置。根据“宽相等”原则，把平面图复制旋转90°确定侧立面图或剖面上外墙及门窗的位置；
3．绘制外墙、门窗、屋面板和台阶等细部；
4．检查并清理图面、绘轴线符号、书写文字等。
绘制详图的一般步骤：
（1）按平面图中的尺寸，以1：100的比例画出基本图；
（2）按所需要的比例放大基本图
假设详图的比例1：20，则放大的比例因子为5；
（3）标注尺寸
另设标注样式，这里将“主单位”选项卡中的“比例因子”选项设为“0.2”，其它设置不变
（4）大样图编号及比例等。
题目上缺少的细部尺寸可按建筑图的常规去做（如墙垛尺寸、踏步宽度等）。
|
