建筑工程图知识概述

一幢民用建筑，一般由基础、墙或柱、楼板层、楼梯、屋顶和门窗等六大部分组成

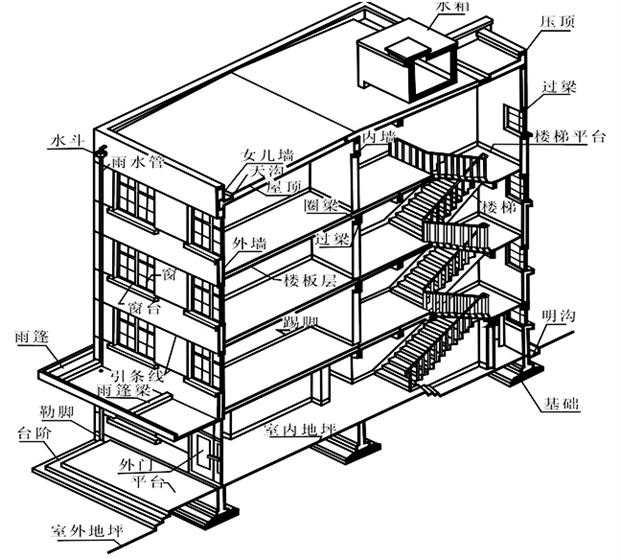

房屋的组成

二、房屋施工图的内容和用途

一套完整的施工图包括建筑施工图、结构施工图、设备施工图。设备施工图主要包括给排水、暖气、通风、电气等施工图。一幢房屋全套施工图的编排一般应为：图纸目录、总平面图(施工总说明)、建筑施工图、结构施工图、给水排水施工图、采暖通风施工图、电气施工图等。

建筑施工图主要表明建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰等情况。建筑施工图是房屋放线、砌墙、安装门窗、室内外装修以及作预算和编制施工组织计划等的依据。建筑施工图中所表达的设计内容必须与结构、水电设备等有关工种配合和协调统一。它包括首页图(设计说明)、建筑总平面图、平面图、立面图、剖面图和详图等。
