垃圾焚烧厂设计BIM也能做？

摘要：北京鲁家山生物质能源项目利用BIM技术解决了垃圾焚烧厂设计施工难题，该技术未来将在施工和流程模拟、空间管理、绿色建筑等方面加以应用。

项目概况

北京鲁家山生物质能源项目是将垃圾进行无害化、减量化处理及可再生能源发电的城市固废资源处理工程，日处理生活垃圾3000吨，年处理量约100万吨。于2014年投入运营，是国内最大的垃圾焚烧发电工程之一，北京市2011年垃圾处理设施的重点建设项目，同时也被列为“科技北京行动计划”名单。项目总投资约21.38亿元，建设地点位于北京市门头沟区潭柘寺镇鲁家滩村，总用地面积约23.7公顷，其中建设用地面积约12.7公顷，道路用地面积11公顷，总建筑面积约6.6万平方米。

一、" target="_blank">BIM在设计中的典型应用

1.设计难点：

1）工艺流程复杂、设备种类多；

2）场地位于山区、地形地貌复杂；

3）建筑标准要求高；

2.BIM设计模块建设：

该项目工艺流程复杂，设备种类繁多，为了提高设计精度、精确表达设计意图。工艺专业需根据海外样本创建焚烧炉、飞灰固化器、脱硫塔、脱硝塔等三维模块，并以此设计管线及系统布局，实现了三维设计从无到有的突破。

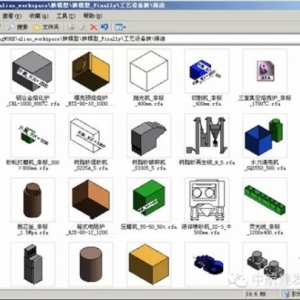

BIM平台的参数化建模

3.结构模型设计：

结构专业基于数据平台、GICD平台，分别将midas钢结构计算模型、PKPM土建结构模型整合到Revit平台内。经统计，钢结构构件数据、混凝土结构构件数据参数导入Revit软件后，存在的信息数据误差均低于1%。

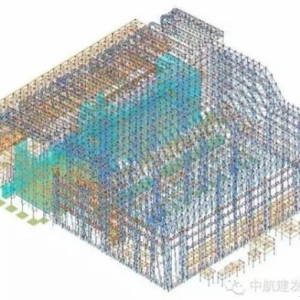

钢结构BIM模型

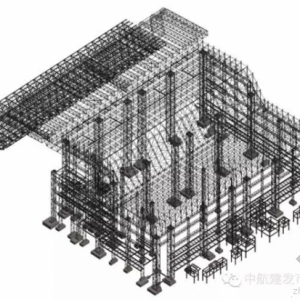

混凝土结构BIM模型

4.结构算量：

将土建结构Revit模型，通过GICD平台与土建算量平台进行了对接，准确的计算出了混凝土、钢筋的工程量，实现了BIM技术在土建钢筋算量中的应用。

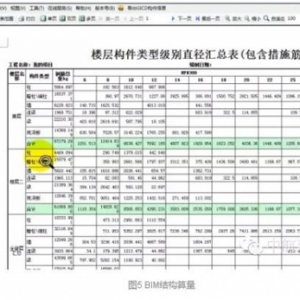

BIM结构算量

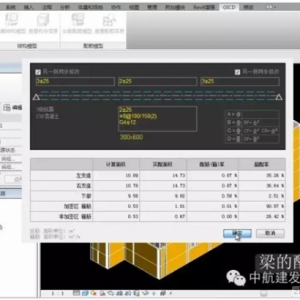

BIM结构算量

5.建筑模型设计：

建筑专业通过应用BIM技术完成了弧形屋面、异形烟囱、金属幕墙及异形门窗等构件要素的设计。并提供了巨大设备厂房内的三维空间效果展示。

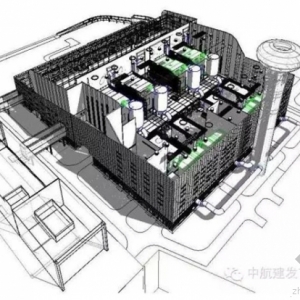

BIM建筑模型

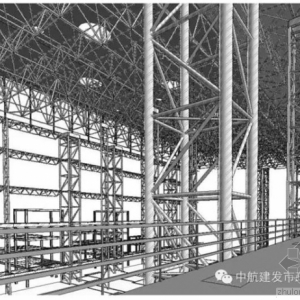

室内模型
