工作区布线工程系统设计方法

　　一、设计要求：

　　工作区布线由终端设备连接到信息插座的连线组成。它包括装配软线、连接件和连接所需的扩展软线，并在终端设备和输入/输出（I/O）之间搭接，相当于电话配线系统中连接话机的用户线及话机终端接口。

　　终端设备:

　　可以是电话、微机和数据终端也可以是控制仪器、仪表、传感器和探测器等

　　工作区:

　　一个独立的需要设置终端设备的区域。

　　工作区是包括办公室、写字间、作业间、技术室、机房等需要电话、计算机终端等设施的区域和相应设备的统称。

　　二、工作区的服务面积：

　　1、一般办公室约为5-10m2；

　　2、机房则比较复杂，网管中心、总调度中心、总调度室等有人职守的场所与办公室类似；设备机房，按电信大楼的经验，约为20~30m2；

　　3、也可按用户要求设置，特定情况可以改变。

　　三、工作区适配器的选用应符合下列要求：

　　设备的连接插座应与连接电缆的插头匹配，不同插座与插头应加装适配器；

　　当开通ISDN业务时，应采用网络终端或终端适配器；

　　在连接使用不同信号的数模转换或数据速率转换等相应的装置时，应采用适配器；

　　对于网络规程的兼容性，可用协议转换适配器。

　　各种不同的终端设备或适配器均安装在信息插座之外，工作区的适当位置。

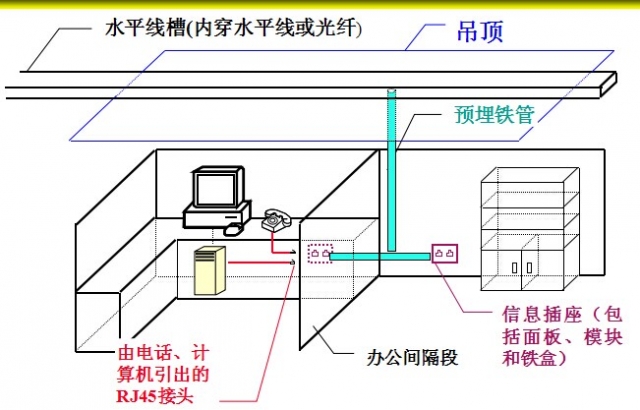

　　四、信息插座安装连接技术要求:

　　1、每个工作区至少要配置一个信息插座。

　　信息插座是终端（工作站）与配线子系统连接的接口。

　　2、工作区信息插座的安装宜符合下列规定：

　　(1)安装在地面上的信息插座应采用防水和抗压的接线盒；

　　(2)安装在墙面或柱子上的信息插座底部离地面的高度宜为300mm；

　　(3)安装在墙面或柱子上的多用户信息插座模块，或集合点配线模块，底部离地面的高度宜为300mm。

　　3、工作区的电源应符合下列规定：

　　(1)每1个工作区至少应配置1个220V交流电源插座；

　　(2)工作区的电源插座应选用带保护接地的单相电源插座，保护接地与零线应严格分开；

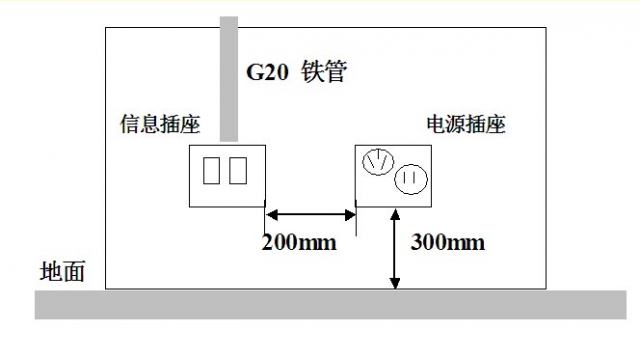

　　(3)电源插座底部离地面的高度宜为300mm；与信息插座应相距200mm以上。

　　4、综合布线系统采用的信息插座和信息插头：

　　在工作区的终端一端将带8针的插头软线插入插座；在配线子系统一端，将4对双绞线连接到插座上。

　　8针模块化信息输入/输出插座是为所有的综合布线系统推荐的标准I/O插座。它的8针结构为单一I/O配置提供了支持数据、语音、图像或三者的组合所需的灵活性，标准I/O还可定义为ISDN（综合业务）接口。

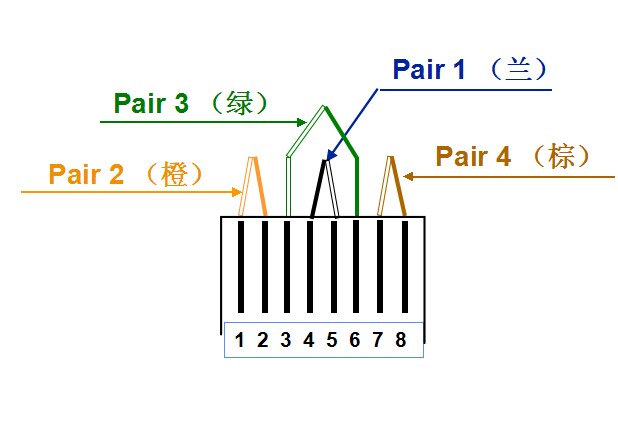

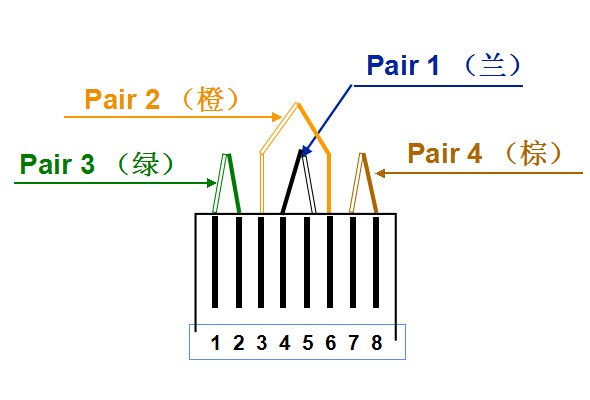

　　5、T568A和T568B

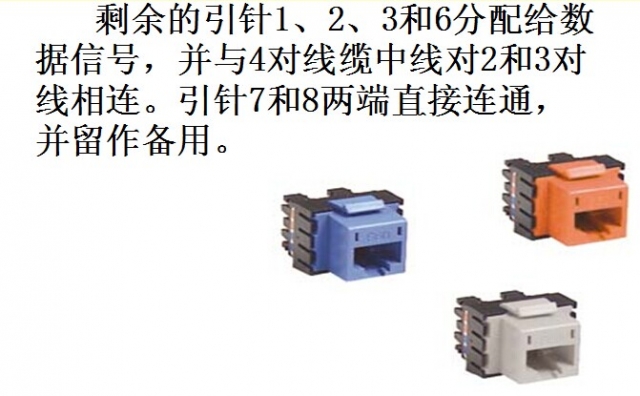

　　为了允许在交叉连接外进行线路管理不同服务用的信号出现在规定的导线对上，为此8引针I/O插座已在内部接好线。

　　对于模拟式语音终端，全行业的标准作法是将触点信号和振铃信号置入工作站软线（4、5）的两个中央导体上。

　　6、凡未确定用户需要和尚未对具体系统作出承诺时，建议在每个工作区安两个信息插座，以便于灵活使用。

　　五、确定信息插座的数量和类型

　　1、根据楼层平面图计算每层楼布线面积。

　　2、估算I/O插座数量，一般设计两种平面图供用户选择。

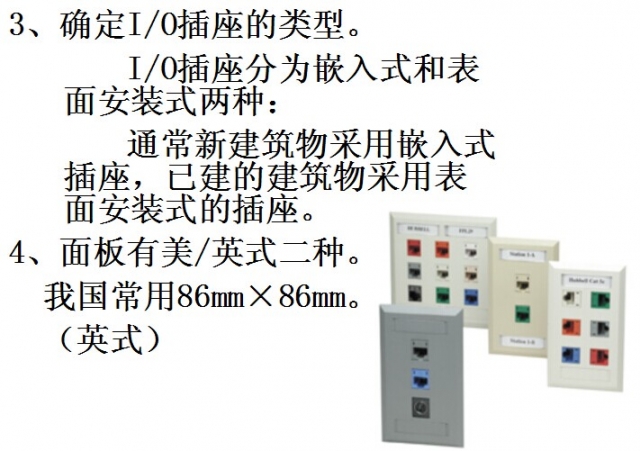

　　★最低型★基本型★综合型
