建筑物防雷接地系统施工方案

1、综合接地体的焊接

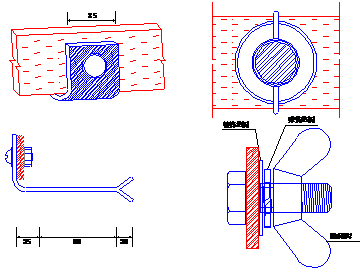

　　本工程综合接地体是利用楼基内的两根主筋与大面积的底板钢筋焊接后作为自然接地体，具体做法见图：

　　d——圆钢直径

　　①底板主筋网格的焊接方法其搭接长度为圆钢直径的6倍。

　　②圆钢与圆铜搭接其搭长度是圆钢直径的6倍。搭接长度6d

　　本工程自然接地体焊接完成后即进行测试看是否达到设计要求，利用接地电阻测试仪选择四点进行测试，接地电阻小于1欧，测试合格后方可进行下道工序施工，如达不到要求将采取以下三点措施进行增补，以满足设计要求：

　　增加焊接网格；底板主筋各轴线处向四周延伸1米；增加人工接地体。

　　直至达到设计要求后方可进行下一道工序的施工。

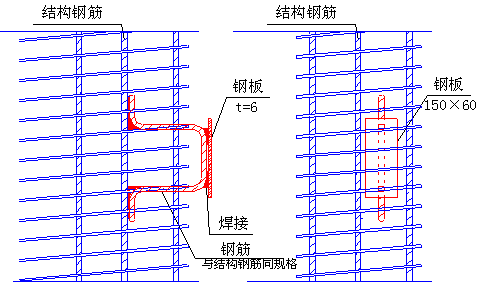

　　结构施工过程中，一般设计图纸要有要求，在指定的位置设置接地预留板。接地板与作为接地引上线的结构主筋或钢柱焊接，施工方法见图。

　　2、设备室接地

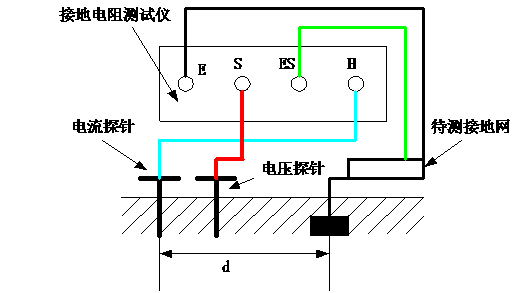

　　所有电气设备外壳均需与接地干线可靠连接，见图。

　　3、等电位联结

　　本工程采用等电位联结，总等电位端子板设置在变电室内，总等电位联结均采用各种型号的等电位卡子。可接近的金属构件、装修金属部件要进行等电位联结。例如，卫生间台盆的金属水嘴要进行等电位联结.

　　4、避雷带安装

　　利用屋面的避雷钢筋尖作接闪器。

　　5、其它防雷要求和措施

　　防侧击雷措施：筑物玻璃幕墙的竖向龙骨与混凝土内钢筋应相互连通，并与引下线相通。应将进出建筑物内的各种金属管道与接地系统连接
