北方第一高楼钢结构施工流程图赏（三维效果图）

工程概况：

    建筑高度约为597米，地上共117层，3层地下室。首层平面尺寸约65米×65米，整体呈四棱台体，渐变至顶层时平面尺寸约45米×45米。中央混凝土核心筒为矩形，平面尺寸约34米×37米。

结构体系为：

    巨型钢支撑筒-巨型钢框架-钢筋混凝土劲性核心筒多重结构抗侧力体系。楼板系统采用钢梁、压型钢板和混凝土组成的组合楼板系统。

双层带状桁架安装流程：

第一步：桁架下弦分段制作，在现场地面拼装成两段，先进行较短一段吊装。下弦下部中间两次柱安装H型钢支撑，采用千斤顶对桁架下弦杆进行支撑和标高的调节。

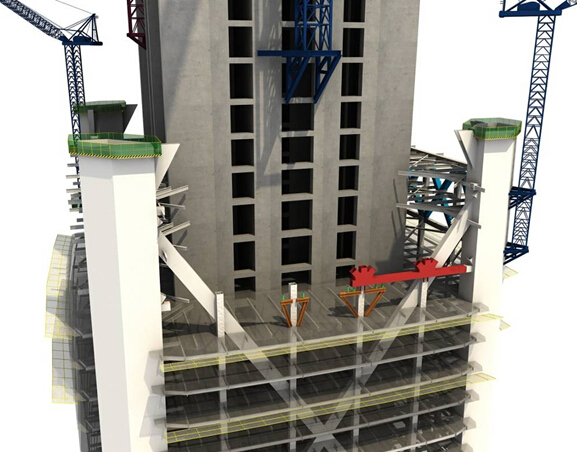

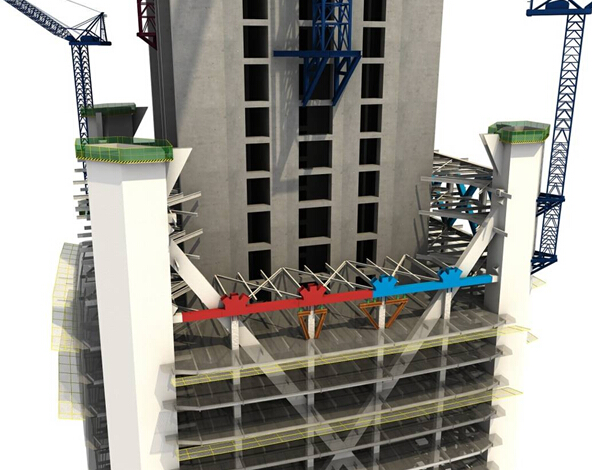

第二步：吊装另外一段桁架下弦，两段桁架下弦在高空对接拼装

第三步：安装两端与巨柱牛腿相连的交叉斜腹杆。

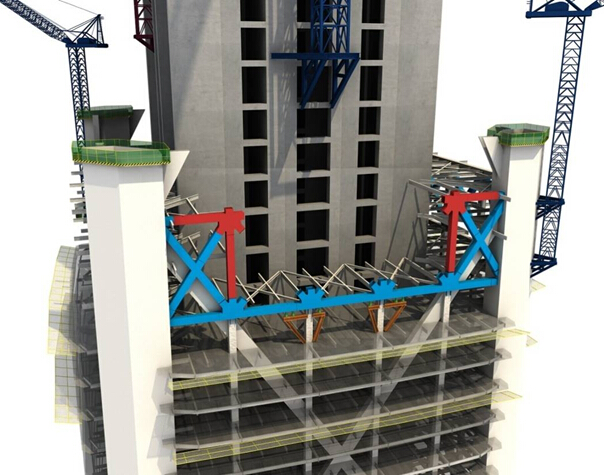

第四步：安装桁架两端第一个竖向腹杆（含上弦分段）。

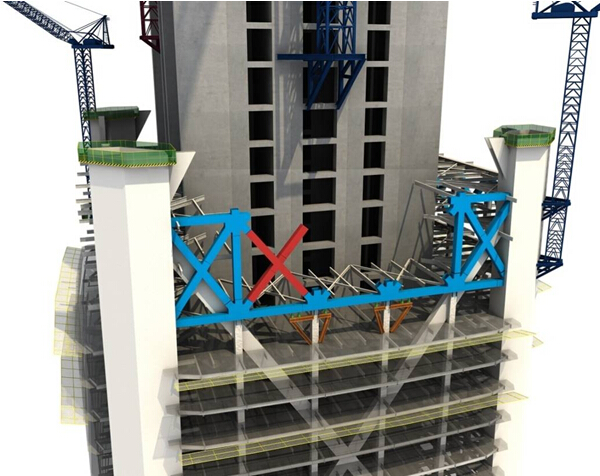

第五步：安装桁架左侧第二个交叉斜腹杆。

第六步：安装桁架左侧第二个竖向腹杆。

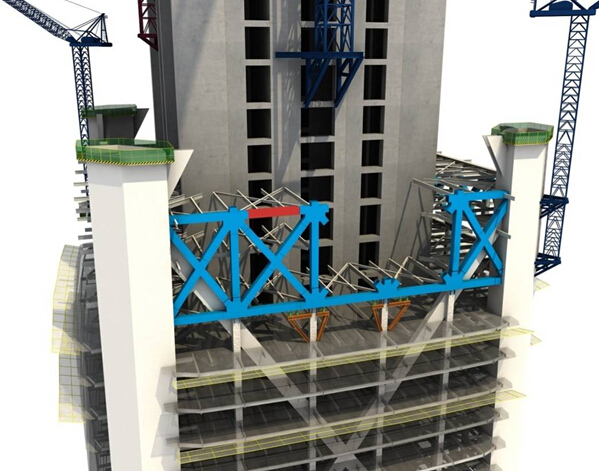

第七步：补装左侧两竖向腹杆间的上弦分段。

第八步：安装余下的两个桁架交叉斜腹杆。

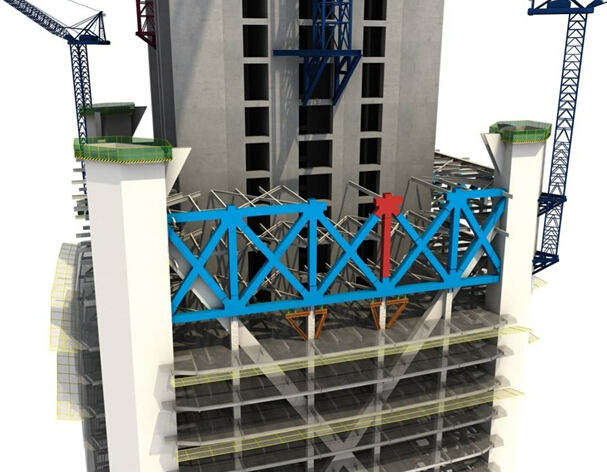

第九步：安装最后一个竖向腹杆。

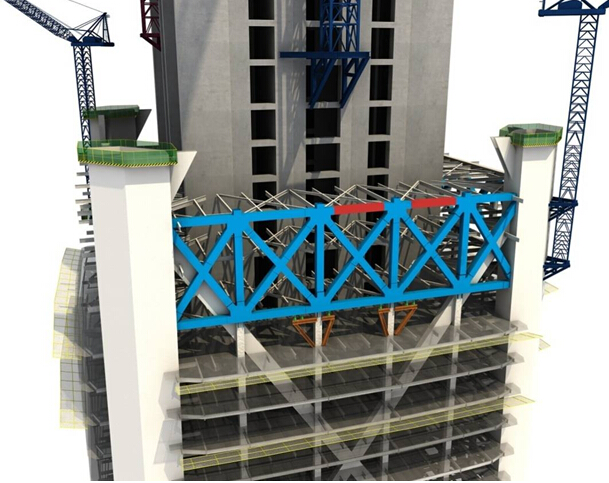

第十步：安装余下的两根桁架上弦分段。完成整榀桁架的安装。

顶部带状桁架TT9安装流程

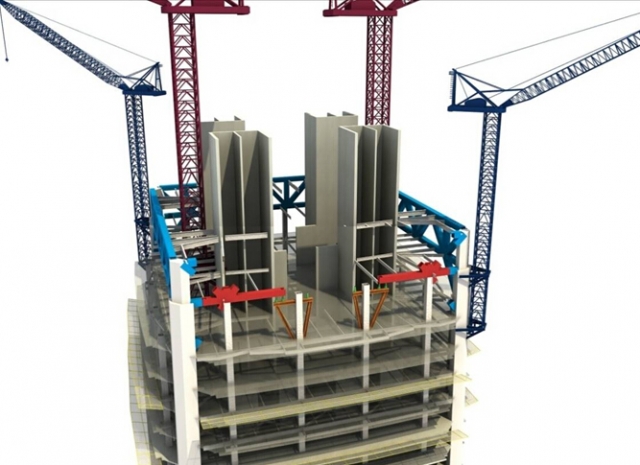

第一步：安装桁架下弦两端的分段。下弦下部中间两次柱安装H型钢支撑，采用千斤顶对桁架下弦杆进行支撑和标高的调节。

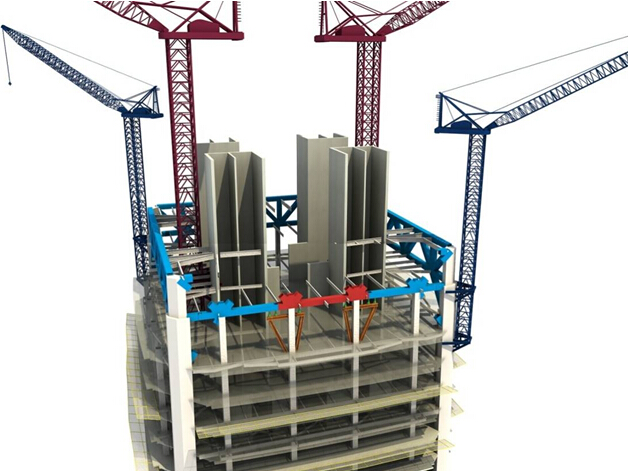

第二步：安装余下的桁架下弦分段。

第三步：安装桁架下弦两端的底部斜撑。

第四步：安装桁架下弦两端的上部斜腹杆。

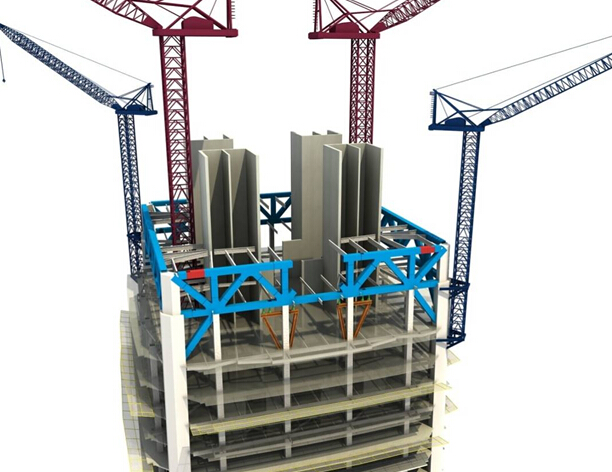

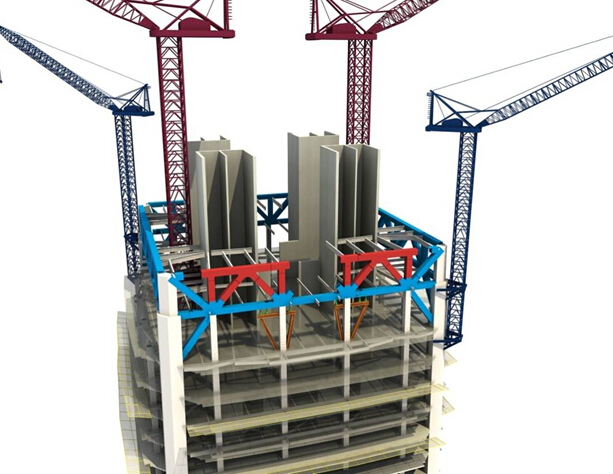

第五步：安装桁架两端的巨型K节点分段（各含两个竖向腹杆）。

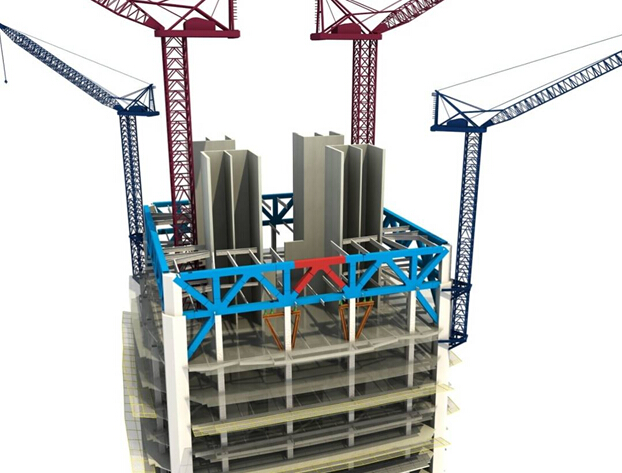

第六步：安装桁架巨型K节点分段与巨柱之间的上弦分段。

第七步：安装余下的桁架K型分段。完成顶部桁架TT9的安装。

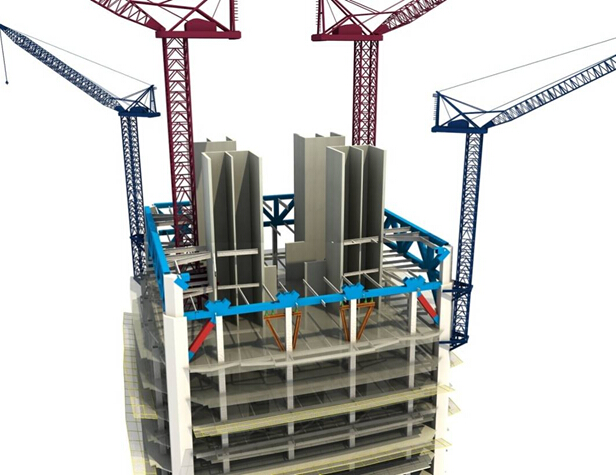

核心筒钢梁安装流程：

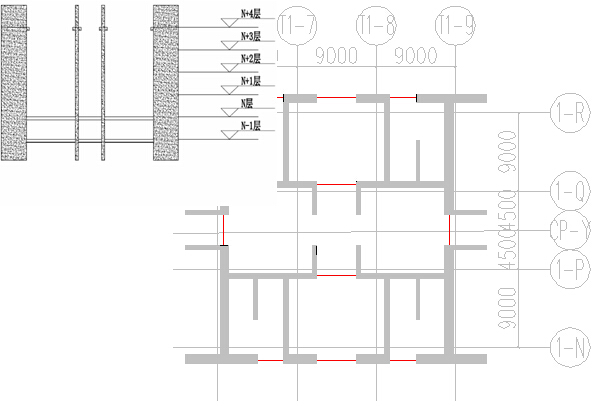

流程一：采用塞装的方式安装钢板剪力墙同时安装连梁

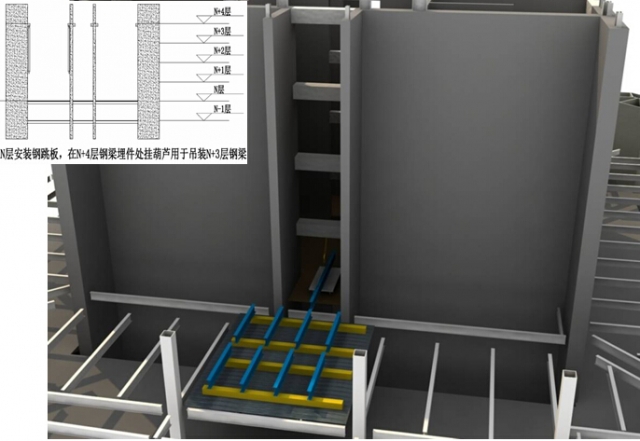

流程二：利用塔吊将钢梁吊至N层核心筒外框钢梁上搭设的转运平台

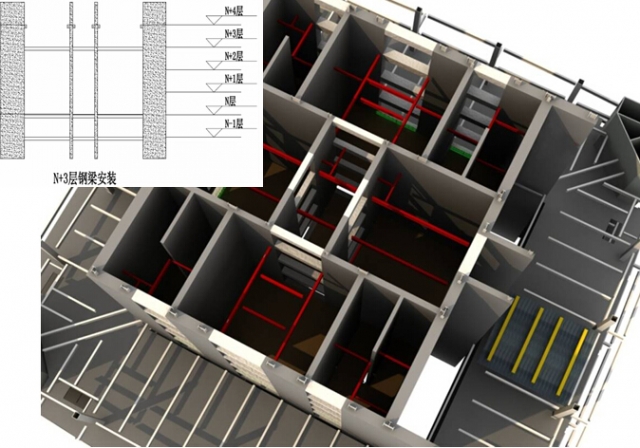

流程三：利用操作平台及高空作业平台，安装核心筒N+3层主梁

流程四：安装N+3层次梁

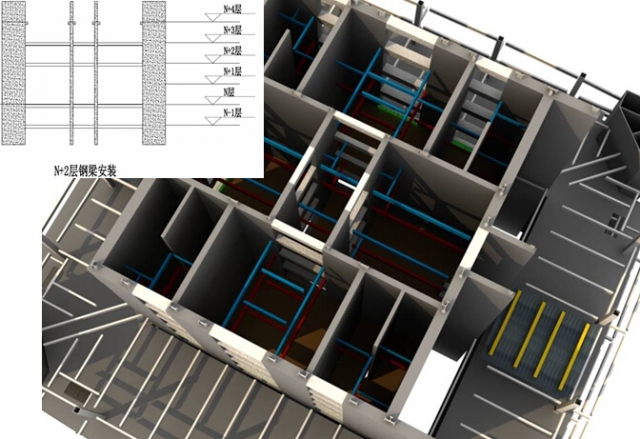

流程五：安装N+2层核心筒钢梁
