黄强：BIM与软件

摘要：在本文中，作者根据美国《NBIMS》关于BIM与软件的相关关系描述，从“理想BIM”、“现实BIM”、BIM与“BIM软件”等角度探讨BIM与软件的关系。

　　作者：中国建筑科学研究院副院长　黄强

　　计算机软件(Computer Software)是指计算机系统中的程序及其文档。程序是计算任务的处理对象和处理规则的描述；文档是为了便于了解程序所需的阐明性资料。程序必须装入机器内部才能工作，文档一般是给人看的，不一定装入机器。软件是用户与硬件之间的接口界面。用户主要是通过软件与计算机进行交流。软件是计算机系统设计的重要依据。为了方便用户，为了使计算机系统具有较高的总体效用，在设计计算机系统时，必须通盘考虑软件与硬件的结合，以及用户的要求和软件的要求。

　　软件（software）是一系列按照特定顺序组织的计算机数据和指令的集合。软件是用户与硬件之间的接口界面。用户主要是通过软件与计算机进行交流。软件并不只是包括可以在计算机上运行的电脑程序，与这些电脑程序相关的文档一般也被认为是软件的一部分，简单的说软件就是程序加文档的集合体。程序不等于软件，程序只有被客户所接受、实现了商业价值，才叫做软件，其中还要做包括营销、建立经销渠道等等大量工作。

　　一般来讲软件被划分为系统软件、应用软件，其中系统软件包括操作系统（如windows）、中间件软件(中间件处于操作系统软件与用户的应用软件的中间，是一类软件的统称)、数据库软件（sql server、oracle、DB2等）；应用软件包括行业管理软件（社保系统，电力系统，银行系统等）、文字处理软件（如Office、WPS）、辅助设计软件（如AutoCAD、Photoshop）、媒体播放软件（暴风影音、豪杰超级解霸、Windows Media Player、RealPlayer）、系统优化软件（windows优化大师、超级兔子魔法设置）等等。

　　BIM与软件是BIM不得不说的话题。

　　BIM利益相关方，无论是软件开发商、业主、设计、施工、运维及政府各方每个人，100%都认可：BIM不是软件。可在实际应用中，为什么无论是管理部门、BIM标准制定者、设计院、施工企业、运维及业主离开“BIM软件”就谈不上BIM了？

　　前两年我看曾到了一张“BIM没有软件”的PPT（图４－1）：

图4-1 BIM没有软件

　　因为没有看到全文，从这一张PPT上也不敢贸然断定把“BIM without the Software”认为“BIM没有软件”是否正确，但它提醒我们对于BIM与软件需要有更进一步的认识。

　　因此，我们需要厘清BIM与软件的关系。为此，我查阅了美国《NBIMS》关于BIM与软件的相关关系描述并试图分析BIM与软件的关系。

　　 1、BIM不是软件但离不开软件

　　美国国家建筑信息模型标准(NBIMS)是建设行业转型的关键元素。NBIMS为建筑信息交换制定了标准定义，通过使用标准的语义和本体模型来支持严苛的业务环境。如在软件中得以实施，该标准将成为准确高效的沟通和业务活动的基础，这正是建筑行业及行业转型所必需的。此外，该标准还有助于工程项目相关过程的所有参与者能由业务合同获得更可靠的产出成果。

　　NBIMS行动计划意识到BIM需要支持以下内容的合规的、透明的数据结构：

　　■ 包括建筑信息交换的具体业务案例。

　　■ 支持业务案例所必需的用户数据视图。

　　■ 用于信息互换和结果验证的机读交换机制（软件）

　　“BIM需要支持以下内容的合规的、透明的数据结构”可以表达为图4-2:

图4-2 BIM需要支持多学科的、透明的数据结构

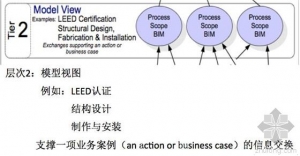

　　回顾图1-4 NBIMS信息交换框架组织的第2层（图4-3），我们可以直观理解“业务案例”。

图4-3

　　建设行业利益相关各方在BIM使用和信息交换中的角色

　　■ 业主–有关其项目的高度概括性信息。

　　■ 规划师–有关实际场地和公司计划需要的既有信息。

　　■ 房地产经纪人–有关支持房地产买卖的场地或设施的信息。

　　■ 评估师–有关支持设施评估的信息

　　■ 按揭银行 - 有关人口统计数据、公司状况和生存能力的信息。

　　■ 设计师 - 规划和场地信息。

　　■ 工程师 - 可导入设计和分析软件的电子模型。

　　■ 造价和算量师 - 可得准确用工量的电子模型。

　　■ 详细说明 – 智能对象，由它来详细说明并链接到后面阶段。

　　■ 律师和合同– 辩护或诉讼需要的更为准确的法律描述。

　　■ 施工承包商 - 招投标和订购用智能对象和用来存储获得信息的地方。

　　■ 分包商 - 更清晰的沟通，并给予以总包商同样的支持。

　　■ 预制件厂商 – 能使用智能模型对制造过程进行数控。

　　■ 法规官员 - 合规审查软件可以更快、更准确地处理模型。

　　■ 物业经理 - 提供的产品、保修和维护的信息。

　　■ 维护保养 - 轻松识别维修和更换的零件和产品。

　　■ 改造修复–将不可预见的条件和由此产生的成本降至最低。

　　■ 处理和回收利用–深入了解可循环使用的材料和物品。

　　■ 范围研究、测试和模拟 –项目虚拟建造，消除碰撞冲突。

　　■ 安全和职业健康。了解所使用的材料和化学品。

　　■ 环境和环保机构 –环境影响分析后的改善信息。

　　■ 设备运行 - 处理流程的3维可视化效果。

　　■ 节能和绿色 -更轻松地完成节能优化分析，可以更多地考虑多个备选方案，如建筑在场地中的布置及其朝向所产生的影响。

　　■ 空间和安全–3维显示的智能化对象，有助更好的了解薄弱所在。

　　■ 网络管理人员 - 3维的物理网络布置对故障定位非常宝贵。

　　■ 首席信息官(CIOs) –更好的业务决策和现有设施的信息的基础。

　　■ 风险管理–更好地了解潜在风险，懂得如何规避和尽量降低损失。

　　■ 房客支持系统 - 设施可视化标识导向系统（建筑用户往往看不懂楼层平面图）。

　　■ 紧急救援–及时准确的信息可将生命财产的损失降到最低。

　　BIM需要支持建设行业的以上及其他任何一项业务案例，为某一经认证的业务案例提供的交换模型是否正确需要软件验证。

　　BIM不是软件，但它是业务案例（任务）软件输入信息的一部分。
