【摘要】城市综合体地上建筑由图书馆、剧院、博物馆、广电中心、文化馆五栋建筑组成。各单体在地下一层连通，地下一层主要为停车库和各单体的辅助功能用房，局部设地下二层停车库。总建筑面积19.78万平方米。

一、项目背景
1、项目名称：山东枣庄文体中心
2、项目类型：城市综合体
3、项目设计单位：上海联创国际建筑设计有限公司
4、相关软件应用： ArchiCAD

二、正文
上海联创国际建筑设计有限公司
山东枣庄文体中心

文体中心整体渲染图

　　在此案例中，城市综合体地上建筑由图书馆、剧院、博物馆、广电中心、文化馆五栋建筑组成。各单体在地下一层连通，地下一层主要为停车库和各单体的辅助功能用房，局部设地下二层停车库。总建筑面积19.78万平方米。

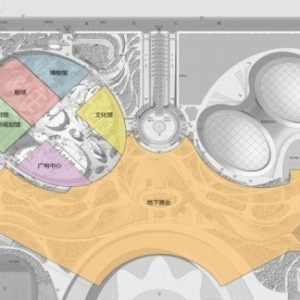

文体中心平面总图

　　该项目以建筑专业为主导，全专业使用 ArchiCAD 软件平台进行BIM设计，搭建BIM Server服务器实施BIM协同，完成设计阶段的BIM施工图设计。

文体中心夜间渲染图

局部渲染图　　　　　　　　　　　　　　　　综合平面图

局部渲染图

　　广电中心

广电中心轴测图

　　造型简约与丰富的文化底蕴，简约高雅是现代建筑的重要特征，不仅来自技术上的要求，更来自美学上的比例和尺度。

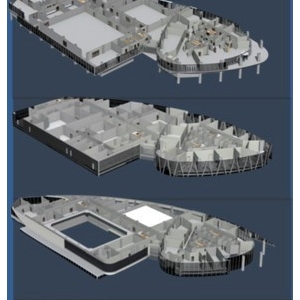

分层轴测图

　　塔楼在体型上选择弧线形式，通过视觉偏差增强其气势挺拔的效果。树立了城市地标的宏伟形象。

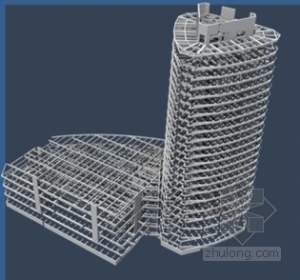

广电中心结构层

　　大剧院

　　玻璃幕墙选用白色到透明渐变玻璃，呈现微妙退晕，玻璃肋的采用使金属构件最少化，创造出简洁干净的玻璃幕墙。
　　透过玻璃幕墙能看到大厅内流畅动感的主楼梯，以及椭圆形的观众厅外墙，对比鲜明。
　　观众厅外墙饰面在视觉上向上延伸，一直冲破门厅延伸至室外，体块明晰，视觉冲击强烈。

　东立面　　　　　　　　　　　　　　南立面

　　西立面　　　　　　　　　　　　　　北立面

　　剧场立面结合文化中心整体造型，采用了多段弧线与椭圆钢构架上的弧形开口相呼应。
　　外立面采用了棕红色铜面板金属幕墙和玻璃肋玻璃幕墙相结合的方式，局部设金属百叶。

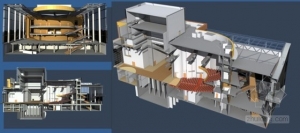

ArchiCAD 3D窗口剖切

　　图书馆

　　图书馆建筑入口大厅处，为三层通高的玻璃幕墙，使空间开阔明亮。二层规划馆展示厅处，立面处理为实
体墙面，减少了外界环境对展示空间的干扰。
　　同时大面积的可开启窗扇，保证了图书馆的天然采光和自然通风。

　　图书馆分层轴测图

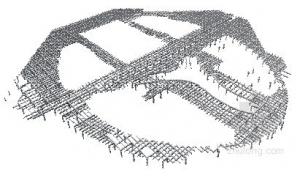

　　图书馆剖切轴测图、结构层模型

　　建筑外立面结合文化中心整体造型，沿椭圆弧面上的大弧形与基地大椭圆弧线相呼应，与文化中心的其它建筑一起，形成了一个完整的立面。
　　弧形实体墙面上增开的小窗，增添了立面的趣味性。建筑其它立面面向椭圆内部各条通道及庭院空间，体块穿插，虚实结合，丰富了大椭圆的内部空间。
　　博物馆

　　博物馆主入口处为三层通高门厅空间，门厅东南角布置景观电梯，在满足观展便捷性要求的同时给观展者提供了另一观景体验，在一定程度上亦增强了入口大厅空间垂直方向上的视觉效果。
　　博物馆平面核心处布置通高中庭，强化了室内的纵向空间感，并结合玻璃顶为各层公共区域提供了充足的采光。而中庭处连接各层的直跑梯段在满足垂直交通需求的同时，其曲折变化的造型也使中庭空间更加丰富灵动。

　　 东立面　　　　　　　　　　　　　　　　南立面

　　西立面　　　　　　　　　　　　　　　　　北立面

　　文化馆

　　文化馆外观整体造型非常简洁，主要外立面上的大弧面是一个完整的椭圆与文化中心的大椭圆相切，立面其余部分伴有平面局部退进所带来的体块变化。　　
　　在建筑材料上，文化馆统一于文化中心整体风格，外立面主要采用外挂石灰石面板及玻璃幕墙相结合的形式，局部另有金属百叶相间其中。其中玻璃幕墙多选用白色到透明渐变玻璃，采用明框形式。四层以上采用白色U型玻璃幕墙，突出了空间使用的特殊性。

　　一层层高5700，主要布置儿童活动区和老年活动区、培训教室和多功能厅。多功能厅西侧的共享大厅之间采用灵活隔断的方式，可分可合，其规整流畅的室内空间为其中的活动形式创造了更多的可能性。
　　二层层高5200，主要布置少年活动区，老年活动区，培训教室。
　　三层层高5200，主要布置妇女活动区、美术活动室、书法活动室、手工活动室、还有培训教室。
　　四层主要布置了六个电影厅、售票大厅、进场门厅和文化馆的附属办公。各个功能区的高度不同。
　　五层为电影院的办公和电影院的放映走廊和空调机房。
